کنتاکتور چیست؟

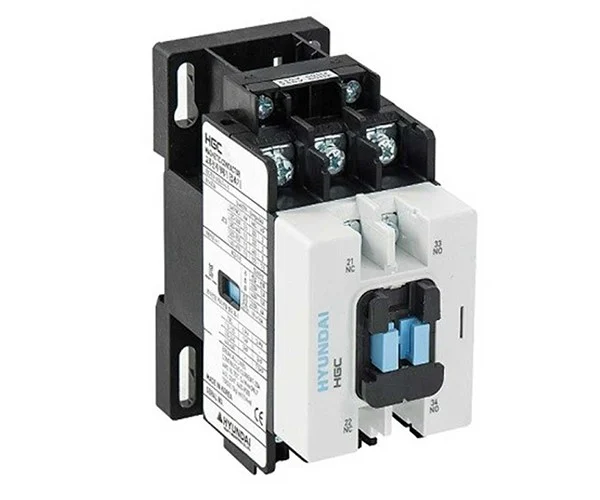

موضوعی که امروزه مورد توجه قرار میگیرد این است که با وجود تغییرات تکنولوژی همواره از یک ابزار برای کنترل مدارهای الکتریکی به کار برده می شود که یکی از بهترین این تجهیزات کنتاکتور می باشد. از جمله کنتاکتور ها می توان به کنتاکتور برند هیوندای اشاره کرد که توانایی خاموش و یا روشن کردن برق مدار را بر عهده دارند و خدمت بزرگی به صنعتگران فعال در این حوزه کرده است. برای مشاهده محصولات کنتاکتور هیوندای می توانید اینجا کلیک نمایید. اهمیت بالای کنتاکتور ها باعث شده که در این مقاله به معرفی کنتاکتور، ویژگی‌، انواع و … این تجهیز بپردازیم. با ما همراه باشید تا هرچه میخواهید در مورد contatcor  بدانید را فرا بگیرید.

کنتاکتور چیست؟

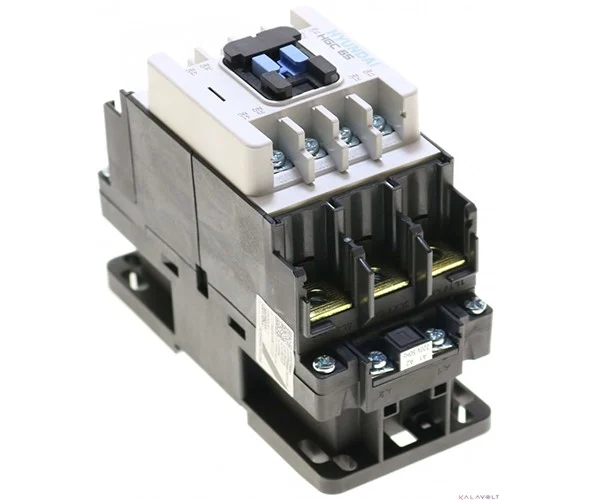

کنتاکتور نوعی کلید الکترومغناطیسی می باشد که قابلیت قطع و وصل کردن مدار را از طریق یک سیم پیچ مغناطیسی دارد. این تجهیز می تواند با وصل شدن یا قطع شدن بوبین کنتاکتور، عملیات قطع یا وصل مدار سه فاز یا تکفاز فراهم می آورد. زمانی که بوبین تحریک می شود contatcor با ولتاژ AC یا DC مدارهای الکتریکی را از راه دور قطع یا وصل می کند. این وسیله از آن جهت که برای تابلو برق مورد استفاده قرار می گیرد و به آن کلید الکترومغناطیسی یا Electromagnetic Contact گفته می شود. عملکرد کنتاکتور همانند رله می باشد که در آمپراژ بالا مورد استفاده قرار می گیرد اما تفاوتی که باهم دارند این است که سرعت قطع و وصل کنتاکت های آن در مقایسه با رله کمتر می باشد.

کنتاکتور چگونه کار می کند؟

یک کنتاکتور شامل تماس‌ های الکتریکی می باشد که در حقیقت مانند سوئیچ های بزرگ است. این تماس‌ ها به عنوان نقاط قطع و وصل برقی عمل می‌ کنند. اکثر کنتاکتور ها دارای یک سیستم مغناطیسی برای ایجاد نیروی مغناطیسی هستند که این سیستم مغناطیسی بیشتر از یک سیم پیچ مغناطیسی تشکیل شده است.

 این تجهیز در حالت بسته یا فعال تماس ‌های الکتریکی به یکدیگر متصل کرده تا بار الکتریکی از طریق آنها جریان پیدا ‌کند و در حالت باز یا غیرفعال، وقتی نیروی مغناطیسی به مقدار کافی افزایش یابد تماس‌های الکتریکی از یکدیگر جدا گشته و اتصال برق نیز قطع می‌ شود. سیستم کنترلی contatcor معمولاً یک سیم پیچ مغناطیسی را کنترل می ‌کند و زمانی که وضعیت این سیم پیچ تغییر می کند، نیروی مغناطیسی نیز تغییر پیدا می ‌کند و موجب تبدیل حالت کنتاکتور از حالت بسته به حالت باز یا بالعکس می شود.

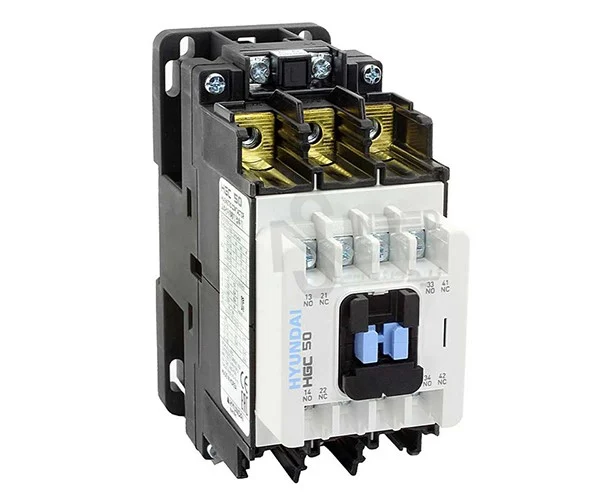

یک کنتاکتور در چه اجزایی تشکیل شده است؟

کنتاکتور برق از تعدادی اجزای اصلی تشکیل شده است که هرکدام وظایف مختلفی در کارکرد کنتاکتور دارند. اجزای کنتاکتور عبارتند از به شرح زیر می باشد:

·         قطب‌ ها:

 قطب‌ها مسئول ایجاد اتصال یا قطع جریان الکتریکی در مدار هستند. بسته شدن یا بازشدن قطب‌ها توسط دستگاه کنترلی امکان‌پذیر است.

·         پنل ‌ها و بدنه:

اغلب کنتاکتور ها دارای پوشش خارجی یا بدنه ‌ای هستند که جلوی ورود گرد و غبار و همچنین حفاظت در برابر تماس دسترسی ‌پذیر با اجزای داخلی را فراهم می‌ کند.

·         مگنت یا سلنوئید:

مگنت دستگاه کنتاکتور است که جریان الکتریکی توسط آن فعال شده و باعث جذب یا دفع قطب ‌ها می گردد.

·         کاتالیست:

جریان الکتریکی از طریق آنها جریان می ‌یابد یا قطع می‌شود که در واقع نقاط تماس بین قطب ‌ها به شمار می رود.

·         ‌ترمینال:

از این قطعه برای اتصال کنتاکتور به مدار کنترلی یا سیستم ‌های الکتریکی دیگر استفاده می ‌شوند.

انواع contatcor

باتوجه ‌به معیارهای مختلفی که کنتاکتور ها دارند، این تجهیز به انواع مختلفی تقسیم می شود که هر کدام از آن ها ویژگی ‌ها، قابلیت‌ ها و کاربرد های خاص خود را دارند. انواع کنتاکتور به شرح زیر است:

• کنتاکتور AC:

این نوع کنتاکتور یک دستگاه الکتریکی به شمار می رود که برای کنترل بار های جریان متناوب AC  در سیستم ‌های برق و الکترونیکی استفاده می‌ شود. کنتاکتور AC برای کاربرد های مختلفی مانند کنترل موتورها، دستگاه‌ های نورپردازی، سیستم‌ های گرمایش و تهویه مطبوع و دیگر بار های AC مورد استفاده قرار می گیرد.

• کنتاکتور DC:

 کنتاکتور DC نیز یک نوع دستگاه الکتریکی است که برای کنترل بار های جریان مستقیم به کار می رود. از این کنتاکتور در سیستم ‌های برق و الکترونیکی و همچنین کاربرد های مختلفی از جمله کنترل موتورهای جریان مستقیم، دستگاه‌ های الکتریکی و سیستم ‌های اتوماسیون DC استفاده می‌شوند.

• کنتاکتور های مغناطیسی:

کنتاکتور مغناطیسی نوعی کنتاکتور الکتریکی می باشد که برای کنترل و مدیریت جریان الکتریکی در مدارهای برق استفاده می‌ شود. این کنتاکتور از یک میدان مغناطیسی برای کنترل قطب‌ ها و قطع یا بسته شدن مسیر جریان الکتریکی استفاده می‌ کند. اغلب، کنتاکتور های مغناطیسی برای کنترل موتورها کاربرد دارند.

استفاده از کنتاکتور نسبت به کلید چه مزایایی دارد؟

استفاده از کنتاکتور نسبت به کلید دارای مزایای متعددی است، مخصوصا در مواقعی که نیاز به کنترل بارهای سنگین و پیچیده تر وجود دارد. کنتاکتور ها ساختار پایدار و مستقلی از اندازه جریان دارند که می توانند بارهای سنگین و تجهیزات الکتریکی با توان بالا را کنترل کنند اما این امکانات برای کلید ها با قابلیت کنترل محدود بار سنگین اغلب فراهم نیست. contatcor معمولاً دارای ویژگی‌های حفاظت حرارتی و حفاظت از افت ولتاژ می‌ باشند که به حفظ سلامت موتورها و تجهیزات الکتریکی کمک می ‌کنند.

کنتاکتورها به سادگی با سیستم‌ های کنترل اتوماتیک ترکیب می‌شوند که امکان انجام عملیات خودکار، زمانبندی و کنترل دقیق را فراهم می ‌کند. کنتاکتور ها به عنوان دستگاه‌ های صنعتی شده‌ اند تا مقاومت بالایی در مقابل سایش و فرسایش داشته باشند تا طول عمر بیشتری نیز نسبت به کلید داشته باشد. این وسیله قابلیت مدیریت و کنترل مصرف انرژی را بهبود می ‌بخشند و توانایی قطع اتوماتیک برای قطع جریان الکتریکی در زمان‌های غیر فعالیت و یا بر اساس شرایط محیطی را دارند.

لوازم جانبی کنتاکتور

کنتاکتور دارای لوازم جانبی گوناگونی می باشد که در ادامه کامل به آن ها می پردازیم:

• کنتاکت کمکی:

این قطعه یک عنصر اضافی در کنتاکتور ها و رله ‌های برق است که برای ایجاد اتصال یا قطع در مدار های جانبی یا کنترلی به کار می‌رود. این کنتاکت ‌ها به عنوان واسطه بین کنتاکتور یا رله اصلی و سایر دستگاه‌ها یا مدارهای کنترلی عمل می ‌کنند. کنتاکت کمکی اطلاعاتی درباره وضعیت کنتاکتور یا رله اصلی را به سیستم کنترل یا دستگاه‌ های دیگر انتقال می ‌دهد تا وضعیت باز یا بسته بودن کنتاکتور، فعال بودن یا خاموش بودن رله، یا وضعیت‌های دیگر را مشخص کند.

• اینترلاک مکانیکی:

اینترلاک مکانیکی به صورت مکانیکی دو کنتاکتور یا دو دستگاه کنترلی را به گونه ‌ای مرتبط می ‌کند که هر دو نمی ‌توانند همزمان در وضعیت فعال یا بسته باشند. این عنصر باعث جلوگیری از وقوع خطا های عملیاتی و تداخل در مدارهای برقی می‌شود. به طور مثال در دو کنتاکتور که از اینترلاک مکانیکی استفاده می‌ کنند، وقتی یکی از آنها فعال می‌ شود ، سیستم مکانیکی جوری عمل می ‌کند که دیگر کنتاکتور را از وضعیت فعالیت خارج می ‌کند و اجازه فعالیت همزمان به آن دو را نمی دهد.

• تایمر الکترونیکی:

تایمر های الکترونیکی از قطعات الکترونیکی مانند میکروکنترلرها یا تراشه ‌های مختلف استفاده می‌کنند. این تایمرها دقیقتر و قابل برنامه‌ریزی تر هستند. از ویژگی های آن می توان به تنظیم زمان با دقت بالا، قابلیت برنامه ‌ریزی برای توالی‌ های پیچیده، صرفه‌ جویی در فضا و قابلیت اتصال به سیستم‌ های کنترل الکترونیکی اشاره کرد.

• تایمرهای پنوماتیکی

این قطعه از هوا به عنوان منبع قدرت استفاده می ‌کنند. زمانبندی این تایمرها بر اساس کنترل هوا انجام می‌شود. از ویژگی های آن می توان به ساختار ساده، مقاومت در برابر شرایط محیطی سخت و عدم نیاز به برق اشاره کرد.

• پلاتین کنتاکت

پلاتین کنتاکت یا پلاتین کنتاکتور یک جزء از کنتاکتور ها و رله‌های برق است که از جنس پلاتین یا آلیاژهایی که حاوی پلاتین هستند ساخته می‌شود. پلاتین به دلیل خصوصیات فیزیکی و شیمیایی خاص خود، به ‌ویژه مقاومت بالا در برابر خوردگی و حفاظت در برابر فرسایش، برای ساخت قطعاتی که در مختصات الکتریکی و الکترونیکی استفاده می‌شوند، بسیار مناسب است. پلاتین کنتاکت ها به عنوان قطعاتی از کنتاکتورها و رله ‌ها عمدتاً در سیستم ‌های کنترل و محافظت از مدار های برقی مورد استفاده قرار می‌گیرند.

• قفل الکترومکانیکی

این قطعه یک دستگاه امنیتی می باشد که در کنتاکتور ها و سیستم‌های کنترل برق مورد استفاده قرار می ‌گیرد. هدف اصلی قفل الکترومکانیکی ایجاد محدودیت و کنترل در دسترسی به کنتاکتورها و تجهیزات الکتریکی است.

سخن پایانی

کنتاکتو رها به دلیل ویژگی‌ های فنی و حفاظتی بالایی که دارند بهترین گزینه برای کنترل بارها و تجهیزات الکتریکی سنگین در صنعت و کاربرد های صنعتی محسوب می ‌شوند. در این مقاله سعی کردیم موارد مختلف در مورد کنتاکتور،انواع کنتاکتور، نحوه عملکرد آن و… گفته شد. اکنون شما با این تجهیز آشنا شدید و می توانید از آن برای کنترل مدار در تجهیزات صنعتی خود استفاده نمایید.
