آب پخش کن برج خنک کننده
این تجهیز بیشتر در انواع برج خنک کن مخروطی یا مدور و در سایزهای متفاوت قابل طراحی و کاربرد می‌باشد. اسپرینکلر در انواع برج‌خنک‌کننده از ظرفیت ۱۰ تن تبرید تا ظرفیت ۱۲۵۰ تن تبرید از سایز ۲ اینچ الی ۱۲ اینچ قابل طراحی و استفاده می‌شود.قطعه‌ی مرکزی سیستم پاشش آب دوار(در حال گردش) در یک کولینگ‌تاور مدارباز مدور قلمداد می‌شود که از انواع چرخشی یا دوار محسوب می‌گردد. لازم به ذکر است که این بخش فقط در سیستم پاشش آب چرخشی در یک کولینگ تاور گرد یا مخروطی شکل مورد استفاده قرار می‌گیرد.
تاریخچه آب پخش کن برج خنک کننده
آب پخش کن(sprinkler) ابتدا در سال ۱۸۸۷ در کشور انگلستان توسط هنری پارملی ۳۶ ساله با متریال پلاستیکی طراحی و سپس به ثبت رسید که ابتدا در صنعت اتفاع حریق مورد استفاده قرار می گرفت و اما به مرور زمان وبا افزایش تکنولوژی و نیاز صنعتی به آب پخش‌کن در صنایع دیگر همانند نیز مورد استفاده قرار گرفت.
ولیکن امروزه شرکت دماگستر این افتخار را دارد تا در تولید وعرضه متنوع ترین آب پاش یا اسپرینکلر در ایران خود را معرفی نماید که از سال ۱۳۸۲ تاکنون بیش از ۴۰ مدل منحصربه فرد از آب پخش کن باطراحی ویژه مهندسی به بازار عرضه نموده است. اسپرینکلر ها علاوه بر برج خنک کننده در سیستم های اطفا حریق نیز مورد کاربرد قرار می گیرند.
نحوه عملکرد اسپرینکلر برج خنک کننده
به بیانی دیگر به دلیل حرکت چرخشی اسپرینکلر فشار جریان آب ورودی به برج خنک کننده می باشد.به دلیل چرخشی بودن نوع ریزش آب در آب پخش کن برج خنک کننده، این قطعه نیازمند فشارکاری بیشتری در مقایسه با انواع نازل ثابت می باشد. محاسبه آب جبرانی برج خنک کننده بطور دقیق امری کاملا مهم محسوب می‌گردد.
اجزای مختلف اسپرینکلر یا آب پخش کن برج خنک کننده
ب) بخش متحرک اسپرینکلر rotor
نحوه نصب اسپرینکلر برج خنک کننده
بعد از اتصال قسمت استاتور اسپرینکلرهد برج خنک کن ، بخش استاتور نیز توسط تعداد معین از لوله های سوراخ کاری شده توسط رزوه یا پیچ خودکار تنظیم می گردد. در سایزهای بزرگ آب پخش کن برج خنک کننده عملاً از مهارکش استیل و قلاب جهت تنظیم زاویه لوله خروجی اسپرینکلر استفاده می شود .
محاسبات اسپرینکلر برج خنک کننده
یکی از بخش های مهم مربوط به بخش اسپرینکلر می شود. آب پخش کن در واقع بر اساس میزان آب در گردش باید دارای تعداد معینی خروجی با سایز مشخص باشد. به منظور محاسبه سایز ورودی اسپرینکلر کولینگ تاور ابتدا تعریف می شود که سرعت خطی مجاز در ورودی به آب پخش کن باید بین ۴ الی ۶ فوت برثانیه تعریف گردد.
خلاصه رابطه برنولی در محاسبه تعداد و سایز خروجی اسپرینکلر برج خنک کننده:
در رابطه فوق D قطر ورودی اسپرینکلر و d قطر خروجی آب پخش کن می باشد و N نیز تعداد خروجی اسپرینکلر برج خنک کن می باشد .به عنوان مثال برای یک اسپرینکلر سایز ۲ اینچ از ۴ خروجی سایز ۱ اینچ استفاده می شود.
انواع اسپرینکلر برج خنک کننده
آب پخش کن (اسپرینکلر) با توجه به ظرفیت برودتی کولینگ تاور وظیفه توزیع آب به میزان معینی از دبی آب در گردش را برعهده دارد. بر این اساس اسپرینکلر برج خنک کن در سایزهای متنوع طراحی و به کار برده می شود. به منظور تعیین سایز ورودی و خروجی آب در آب پخش کن باید به میزان دبی آب در گردش در کولینگ تاور دقت نمود.
براساس میزان ، اسپرینکلر(آب پخش کن) در دسته بندی سایزهای متفاوت قرار می گردد که از سایز ۲ اینچ تا سایز ۱۲ اینچ قابل تولید و طراحی می باشد.اسپرینکلر در انواع متریال مختلف فلزی و پلیمری تولید و عرضه می شود.
در واقع براساس میزان دبی آب در گردش، ظرفیت برودتی، سایز اتصالات، فشار کاری و نوع کاربری اسپرینکلر در انواع مختلفی تولید و عرضه می گردد که هر یک مزایا و معایبی خاصی دارد که در زیر به طور مفصل به شرح آن خواهیم پرداخت.
انواع آب پخش کن برج خنک کننده
مزایای اسپرینکلر آلومینیوم:
- سبک و با دوام
- فشار کاری کم و در نتیجه مصرف انرژی کمتر (هد پمپ سیرکولاتور)
- مقرون به صرفه بودن اقتصادی نسبت به انواع اسپرینکلر برنجی، استیل و چدن
- دارای سیستم روغن کاری در سایزهای بالای ۴ اینچ
- نصب آسان و راحت در هر دوره تعمیرات و نگهداری برج خنک کننده
آب پخش کن برج خنک کننده ساختمانی از متریال چدن عموماً با استفاده از روش ریخته گری تولید و عرضه می گردد. این نوع از اسپرینکلر کولینگ تاور دارای قالب های آماده در سایز های مختلف می باشد که توسط چدن کوره (Cost Iron) ریخته گری می گردد.اسپرینکلر چدنی در مقایسه با آلومینیوم دارای وزن بیشتر و فشار کاری بیشتری می باشد.
این مدل اسپرینکلر برج خنک کننده در شرایطی که فشار آب در گردش زیاد باشد مورد کاربرد قرار می گیرد و توانایی چرخش و توزیع آب با دبی بالا را برعهده دارد. آب پخش کن چدنی از سایز ۴ اینچ تا سایز ۱۶ اینچ تولید و قالب گیری می گردد.
این نوع از آب پخش کن برج خنک کننده به جرئت بهترین متریال در تولید و طراحی سیستم پاشش آب محسوب می شود. اسپرینکلر برنجی برج خنک کننده همانند آلومینیوم به صورت تراشکاری تولید و طراحی می گردد.
از مهمترین مزایای اسپرینکلر برنجی می توان به دوام بالا، عدم رسوب گرفتگی، عدم گیرپاژ (گرفتی شدید قسمت گردان) و همچنین کارکرد روان و بدون صدا نیز اشاره نمود. البته قیمت اسپرینکلر برنجی در مقایسه با سایر متریال تولیدی بسیار متفاوت خواهد بود.
این نوع از آب پخش کن کولینگ تاور بیشتر در کاربرد در سیستم تهویه مطبوع توصیه می شود. در سیستم های تهویه مطبوع ساختمانی و به بیان ساده تر در برج خنک کننده چیلر استفاده از اسپرینکلر برنجی به شدت توصیه می گردد.آب پخش کن برنجی برج خنک کننده بیشتر در سایز بین ۳ اینچ تا ۸ اینچ تولید و عرضه می شود. سیستم سایزبندی ورودی و خروجی و قالب تراشکاری اسپرینکلر برنجی و آلومینیومی عیناً مشابه هم می باشد.
مزایای اسپرینکلر برنجی برج خنک کننده
- عدم رسوب پذیری اسپرینکلر نسبت به تبخیر و گردش آب دائم در کولینگ تاور
- مقاومت بالا در برابر خوردگی و پوسیدگی در مقابل آب
- طول عمر بالا و مقاومت بالا در نیروهای حاصل از جریان لزجت آب در گردش
- مقاومت بالا در برابر فشار آب در ورودی برج خنک کننده
- دارای سیستم روغن کاری در سایزهای بالای ۳ اینچ
۴- آب پخش کن پلاستیکی برج خنک کننده
اسپرینکلر یا آب پخش کن پلاستیکی برج خنک کن یکی دیگر از انواع آب گردان کولینگ تاور محسوب می شود که بیشتر به دلیل رسوب پذیری کم و دوام بالا در انواع کولینگ تاور با دبی آب در گردش پایین مورد استفاده قرار می گیرد. متریال به کار رفته در تولید این نوع آب پخش کن از متریال پلی پروپیلن و با روش تزریق پلاستیک صورت می پذیرد.
به دلیل مقاومت کم در مقابل تحمل فشار خط جریان آب این نوع از اسپرینکلر برج خنک کن بیشتر در سایزهای کوچک ۲اینچ الی ۴ اینچ تولید و ارائه می شود. نوع اتصال این مدل از آب پخش کن برج خنک کننده به صورت رزوه ای از داخل می باشد.
قیمت اسپرینکلر برج خنک کننده
به منظور برآورد دقیق قیمت اسپرینکلر برج خنک کننده باید دو مساله مهم را مشخص نمود. از مفاهیم اساسی که تاثیر زیادی بر قیمت دارد میتوان به متریال آب پخش کن برج خنک کن اشاره نمود. در قیمت گذاری آب پخش کن علاوه بر متریال مصرفی آن، سایز هم میتواند در تعیین قیمت اسپرینکلر موثر باشد. به منظور دانلود لیست قیمت اسپرینکلر با کارشناسان شرکت تماس حاصل فرمایید.
- شرکت دماگستر با تیم مهندسی کارامد این افتخار را دارد تا بعنوان تولید کننده برتر در صنعت آب پخش کن نازلترین قیمت و بالاترین کیفیت را در اختیار عموم کارخانجات صنعتی و مصاربخش ثابت اسپرینکلر که ورودی آب برج خنک کننده به آن متصل می‌گردد و از قسمت بالایی توسط سیم بکسل مهار می‌گردد.

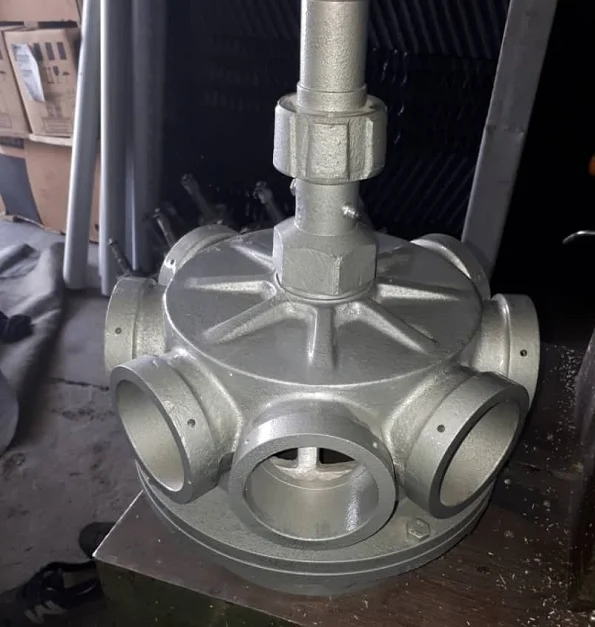

- بخش متحرک یا دوار اسپرینکلر که در اثر عبور آب و نیروی گریز از مرکز ناشی از آن به چرخش در می آید و باعث حرکت لوله‌های خروجی از اسپرینکلر می‌گردد. بخش دوار دارای 4 تا 8 خروجی بوده و به هر یک از خروجی‌ها یک لوله متصل می‌گردد. لوله‌ها و اتصالات با چرخش اسپرینکلر شروع به چرخش می‌کند. بر روی لوله‌ها و در فواصل یکسان نازل های فانوسی نصب می‌گردد آب از نازلهای در حال چرخش با زاویه ای مشخص بر روی سطوح خنک کننده توزیع می‌شود.
اسپرینکلر هد از سایز 2 اینچ با 4 خروجی 1 اینچ تا سایز 12 اینچ با 8 خروجی 4 اینچ تولید می‌گردد. اتصال اسپرینکلر هد به لوله‌های گردش آب به دو صورت رزوه ای و ساده (خاردار یا چسبی) انجام می‌شود. در مدل رزوه‌ای از نوار تفلون جهت آب بند کردن استفاده می‌گردد. جلبک برج خنک کننده می تواند عامل میکروب های بیماری زا مانند Legionella pneumophila باشد و مشکلاتی را برای سلامتی ایجاد کند.
در برج های مخروطی با توجه به این که اسپرینکلر هد با فشار ورودی خط آب شروع به گردش می‌کند، بنابراین فشار آب در برج خنک کننده مخروطی بیشتر از مکعبی است و در اغلب طراحی ها فشار در نقطه ورودی اسپرینکلر حدود 2 تا 2.5 بار طراحی می‌گردد. مکانیزم عملکرد اسپرینکلر برج خنک کننده شبیه می باشد.
اجزای اسپرینکلر هد
- روتور یا بخش متحرک دوار
- استاتور یا قسمت ثابت متصل به لوله آب ورودی به برج مخروطی
- بخش روغ دان که جهت روغن کاری در سایزهای بالا استفاده می‌گردد.
- بازوهای آب پخش کن
- مهارکش استیل و قلاب تنظیم زاویه
- روکش شفت
