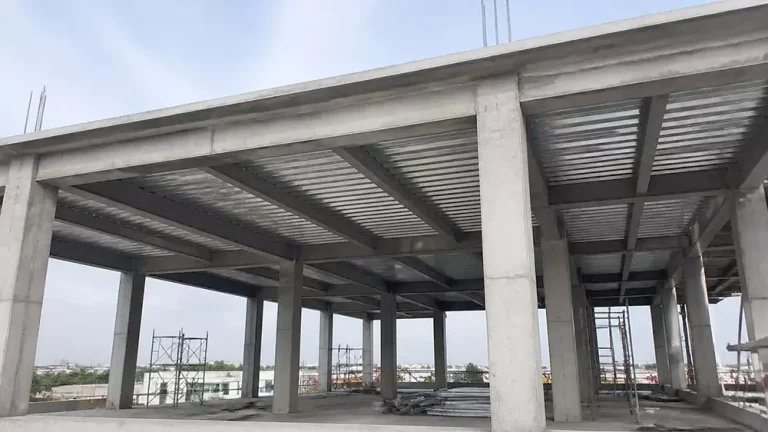

سقف عرشه فولادی روی اسکلت بتنی

در این سیستم، ورق عرشه فولادی در نقش قالب ماندگار عمل می کند و پس از سخت شدن بتن، بسته به جزئیات طراحی، می تواند در عملکرد مرکب سقف نیز مشارکت داشته باشد. حذف یا کاهش نیاز به قالب بندی سنتی، سرعت بالای اجرا و کاهش عملیات کارگاهی از مهم ترین دلایلی هستند که این سیستم را برای برخی پروژه ها جذاب می کنند.

البته نکته اساسی این است که استفاده از عرشه فولادی روی اسکلت بتنی را نباید صرفاً یک جایگزینی ساده برای سقف های سنتی دانست. اتصال، تکیه گاه، انتقال بار، کنترل خیز، جزئیات آرماتورگذاری و رفتار لرزه ای باید از ابتدا در طراحی دیده شوند.

مزایای سقف عرشه فولادی روی اسکلت بتنی

۱. افزایش سرعت اجرای سقف

یکی از برجسته ترین مزایای این سیستم، سرعت اجرای آن است. ورق های فرم دهی شده عرشه فولادی پس از انتقال به طبقه، روی تکیه گاه ها قرار گرفته و آماده دریافت بتن می شوند.

در نتیجه، بخش قابل توجهی از عملیات مربوط به قالب بندی، نصب جک و بازکردن قالب حذف یا کاهش پیدا می کند.

این ویژگی در پروژه هایی که برنامه زمان بندی فشرده دارند، ارزش اقتصادی قابل توجهی دارد.

۲. کاهش وزن مرده در برخی طرح ها

هندسه خاص ورق عرشه فولادی امکان شکل دهی به ضخامت مؤثر سقف را فراهم می کند و می تواند در مقایسه با برخی سیستم های سنتی (مانند سقف های دارای بلوک سفالی یا یونولیتی)، به کاهش وزن تمام شده سقف کمک کند. این کاهش وزن مرده، به ویژه در محاسبات لرزه ای اهمیت دارد؛ چرا که نیروی زلزله وارد بر ساختمان مستقیماً با جرم سازه رابطه دارد.

کاهش وزن مرده ساختمان، به ویژه در ساختمان های چندطبقه، موضوعی مهم در محاسبات سازه ای است؛ زیرا بارهای ثقلی و اثرات ناشی از وزن ساختمان بر طراحی اعضای سازه ای تأثیر می گذارند.

البته میزان واقعی کاهش وزن باید بر اساس ضخامت دال، نوع ورق، ارتفاع گام و طرح سازه محاسبه شود و نمی توان یک درصد ثابت برای تمام پروژه ها ارائه کرد.

۳. کاهش نیاز به قالب بندی سنتی

ورق عرشه فولادی مانند یک قالب ماندگار عمل می کند. بنابراین برخلاف سقف های بتن آرمه قالب بندی شده، عملیات نصب و بازکردن بخش قابل توجهی از قالب ها حذف می شود.

این موضوع علاوه بر کاهش زمان، فضای کارگاهی را نیز منظم تر می کند.

۴. کاهش حجم عملیات کارگاهی

اجرای سقف های سنتی معمولاً با فعالیت های متعددی مانند قالب بندی، روغن کاری قالب، شمع بندی و جمع آوری قالب همراه است. در سیستم عرشه فولادی، بخشی از این فرآیندها حذف می شود.

نتیجه، یک فرآیند اجرایی نسبتاً منظم و صنعتی تر است.

۵. کاهش پرت مصالح

ورق های عرشه فولادی معمولاً مطابق نقشه های اجرایی برش و آماده سازی می شوند. این مسئله می تواند پرت مصالح را نسبت به برخی روش های سنتی کاهش دهد؛ هرچند کیفیت نقشه برداری، اندازه گذاری و برشکاری نقش تعیین کننده ای دارد.

مراحل جامع و اجرایی سقف عرشه فولادی روی اسکلت بتنی به صورت گام به گام

اجرای سقف عرشه فولادی روی سازه بتنی باید بر اساس نقشه های سازه ای و جزئیات اجرایی پروژه انجام شود. مراحل زیر یک چارچوب عمومی ارائه می کند.

گام اول؛ بررسی نقشه های سازه

پیش از هر عملیات اجرایی باید نقشه های معماری، سازه ای و جزئیات سقف بررسی شوند.

مواردی مانند:

• دهانه ها
• ضخامت سقف
• نوع و ضخامت ورق
• ارتفاع گام عرشه
• محل تیرها و ستون ها
• جزئیات آرماتورگذاری
• بازشوها
• محل تکیه گاه ورق
• جزئیات اتصال
• مشخصات بتن

باید با یکدیگر تطبیق داده شوند.

اجرای کار بدون این مرحله می تواند باعث بروز مغایرت هایی شود که اصلاح آن ها پس از بتن ریزی بسیار دشوار خواهد بود.

گام دوم؛ آماده سازی محل تکیه گاه

ورق های عرشه باید روی تکیه گاه های مشخص شده در طراحی قرار گیرند. در اسکلت بتنی، نحوه قرارگیری عرشه روی تیرها یا سایر اجزای تکیه گاهی اهمیت ویژه ای دارد.

سطح تکیه گاه باید از نظر ابعاد، تراز و وضعیت اجرایی بررسی شود.

گام سوم؛ انتقال و چیدمان ورق های عرشه فولادی

ورق ها باید به شکلی منتقل شوند که دچار خمیدگی، له شدگی یا آسیب به پوشش گالوانیزه نشوند.

پس از انتقال به طبقه، ورق ها مطابق نقشه در موقعیت خود قرار می گیرند.

در این مرحله باید به جهت قرارگیری ورق ها و محل همپوشانی آن ها توجه شود.

گام چهارم؛ تثبیت ورق ها

پیش از شروع بتن ریزی، عرشه باید به صورت مناسب تثبیت شود تا در اثر رفت وآمد نیروهای اجرایی یا فشار بتن تازه جابه جا نشود.

نوع اتصال باید مطابق جزئیات طراحی و شرایط اسکلت بتنی انتخاب شود. برخلاف اسکلت فلزی که جوش مستقیم ورق به تیر امکان پذیر است، در اسکلت بتنی معمولاً باید از پیش، تمهیداتی مانند پلیت های مدفون (Embed Plate) در بتن تیرها جاسازی شده باشد تا امکان جوشکاری یا اتصال ورق به آن ها فراهم شود. استفاده از اتصال های نامطمئن یا روش های کارگاهی بدون تأیید مهندس سازه می تواند رفتار سیستم را تحت تأثیر قرار دهد.

گام پنجم؛ اجرای آرماتورهای مورد نیاز

پس از تثبیت عرشه، آرماتورهای مورد نیاز مطابق نقشه اجرا می شوند.

آرماتورهای حرارتی، افت، تقویتی و سایر میلگردهای مورد نیاز باید در موقعیت صحیح قرار گیرند.

یکی از خطاهای رایج، جابه جایی میلگردها در زمان بتن ریزی است. استفاده از اسپیسر و روش های مناسب برای حفظ پوشش بتن در این مرحله اهمیت زیادی دارد.

گام ششم؛ اجرای تأسیسات و کنترل بازشوها

پیش از بتن ریزی باید محل بازشوهای تأسیساتی، داکت ها، رایزرها و سایر عبورهای مورد نیاز مشخص و اجرا شود.

ایجاد بازشو پس از سخت شدن بتن ممکن است نیازمند عملیات تخریب و برش باشد و در صورت انجام غیراصولی، به اجزای سازه ای آسیب وارد کند.

گام هفتم؛ کنترل نهایی پیش از بتن ریزی

در این مرحله باید یک بازرسی جامع انجام شود.

ورق ها، اتصالات، آرماتورها، بازشوها، تکیه گاه ها، ضخامت بتن و سایر جزئیات باید با نقشه های اجرایی تطبیق داده شوند.

این مرحله را می توان آخرین فرصت اصلاح بسیاری از خطاها پیش از ورود بتن دانست.

گام هشتم؛ بتن ریزی سقف

بتن ریزی باید با برنامه ریزی مناسب انجام شود. توزیع بتن باید کنترل شده باشد و از انباشت بیش از حد بتن تازه در یک نقطه جلوگیری شود.

همچنین تجهیزات و مسیر حرکت نیروهای اجرایی نباید باعث اعمال بارهای غیرمجاز بر ورق های عرشه شوند.

گام نهم؛ تراکم و پرداخت بتن

بتن باید به شکل مناسب متراکم و سطح آن تراز شود. ویبره باید به اندازه و متناسب با شرایط بتن انجام شود.

ویبره ناکافی می تواند باعث حفره و کرموشدگی شود و ویبره بیش از حد نیز احتمال جداشدگی را افزایش می دهد.

گام دهم؛ عمل آوری بتن

پس از بتن ریزی، فرآیند عمل آوری باید مطابق مشخصات پروژه انجام شود.

هدف اصلی، جلوگیری از تبخیر سریع آب و فراهم کردن شرایط مناسب برای کسب مقاومت و کاهش ترک های ناشی از جمع شدگی است.

چالش ها و نکات فنی در اجرای سقف عرشه فولادی روی اسکلت بتنی

اجرای عرشه فولادی روی اسکلت بتنی نسبت به سازه فولادی می تواند جزئیات متفاوتی داشته باشد.

چالش اتصال عرشه به سازه بتنی

در سازه فولادی، اتصال ورق عرشه به تیرهای فولادی معمولاً با روش های شناخته شده (جوش مستقیم گل میخ یا ورق به تیر) انجام می شود. اما در سازه بتنی، چون امکان جوشکاری مستقیم به بتن وجود ندارد، باید جزئیات اتصال ورق به تکیه گاه بتنی به صورت دقیق تر طراحی شود؛ معمولاً با جاسازی از پیش پلیت های فلزی مدفون در بتن تیرها یا سایر تمهیدات مشابه که امکان اتصال ایمن ورق را فراهم می کنند.

بنابراین نمی توان جزئیات اجرای اسکلت فولادی را بدون بررسی به اسکلت بتنی تعمیم داد.

مسئله انتقال بار

مسیر انتقال بار باید کاملاً مشخص باشد:

بارهای بهره برداری → بتن → سیستم مرکب سقف → تیرها → ستون ها → فونداسیون

هرگونه ابهام در این زنجیره می تواند به ضعف طراحی منجر شود.

کنترل خیز ورق

پیش از سخت شدن بتن، عرشه فولادی باید وزن بتن تازه، وزن نیروهای اجرایی و سایر بارهای موقت را تحمل کند.

بنابراین کنترل خیز ورق در مرحله اجرا اهمیت ویژه ای دارد.

کنترل خوردگی

عرشه فولادی معمولاً دارای پوشش گالوانیزه است؛ با این حال، آسیب های مکانیکی ناشی از حمل، برش و اجرا باید تا حد امکان کنترل شوند.

تحلیل اقتصادی و قیمت گذاری

قیمت نهایی سقف عرشه فولادی را نمی توان تنها با قیمت ورق عرشه فولادی محاسبه کرد.

برای برآورد اقتصادی باید مجموعه ای از عوامل در نظر گرفته شود:

عامل	تأثیر بر هزینه
قیمت ورق عرشه فولادی	مستقیم
ضخامت و مشخصات ورق	مستقیم
قیمت بتن	مستقیم
میلگرد و آرماتور	مستقیم
هزینه حمل	وابسته به پروژه
دستمزد اجرا	مستقیم
تجهیزات و جرثقیل	وابسته به پروژه
طراحی و محاسبات	وابسته به پروژه
پرت مصالح	غیرمستقیم
سرعت اجرا	اثرگذار بر هزینه کلی
دوباره کاری	افزایش دهنده هزینه

نکته مهم این است که قیمت هر مترمربع عرشه فولادی به تنهایی معیار مناسبی برای مقایسه اقتصادی سقف نیست.

ممکن است یک سیستم در خرید اولیه ارزان تر باشد، اما زمان اجرای طولانی تر، نیروی انسانی بیشتر یا نیاز به قالب بندی گسترده باعث شود هزینه نهایی آن افزایش پیدا کند.

جدول مقایسه فنی سیستم عرشه فولادی با سایر سقف ها

مقایسه زیر یک نگاه کلی ارائه می دهد و انتخاب نهایی باید براساس شرایط پروژه و محاسبات مهندسی انجام شود.

ویژگی	عرشه فولادی	تیرچه بلوک	دال بتنی سنتی	وافل
سرعت اجرا	بالا	متوسط	متوسط تا پایین	متوسط
نیاز به قالب بندی	کم	متوسط	زیاد	زیاد
نیاز به شمع بندی	وابسته به طراحی	معمولاً مورد نیاز	معمولاً مورد نیاز	وابسته به سیستم
وزن سیستم	نسبتاً کم	متوسط	نسبتاً زیاد	متغیر
صنعتی سازی	بالا	متوسط	متوسط	متوسط
حجم عملیات کارگاهی	کم	متوسط	زیاد	زیاد
کنترل کیفیت کارخانه ای	بالا برای ورق	متوسط	وابسته به پروژه	وابسته به قالب
انعطاف در اجرا	مناسب	مناسب	بالا	متوسط
سرعت بتن ریزی	بالا	متوسط	متوسط	متوسط

این جدول صرفاً برای مقایسه مفهومی است و نمی توان بر اساس آن یک سیستم را برای همه ساختمان ها برتر دانست.

نکات کلیدی برای طراحی و ایمنی

طراحی سقف عرشه فولادی باید توسط مهندس محاسب و بر اساس ضوابط و استانداردهای معتبر انجام شود.

ظرفیت باربری

سیستم باید توانایی تحمل بارهای مرده، زنده، اجرایی و سایر بارهای مؤثر را داشته باشد.

کنترل خیز

خیز هم در مرحله بتن ریزی و هم در وضعیت بهره برداری اهمیت دارد.

کنترل ارتعاش

در دهانه های خاص یا ساختمان هایی با کاربری حساس، کنترل ارتعاش سقف می تواند اهمیت پیدا کند.

طراحی بازشوها

بازشوهای تأسیساتی باید از ابتدا در نقشه های سازه ای پیش بینی شوند.

جزئیات اتصال

نحوه اتصال عرشه به تکیه گاه و نحوه انتقال نیرو باید مشخص باشد.

الزامات حریق

مقاومت حریق سیستم سقف باید متناسب با کاربری ساختمان و الزامات مقرراتی پروژه بررسی شود. وجود ورق فولادی به تنهایی به معنای تأمین مقاومت حریق مورد نیاز نیست.

الزامات لرزه ای

در مناطق زلزله خیز، سقف باید به عنوان بخشی از سیستم سازه ای ساختمان و در چارچوب طراحی لرزه ای پروژه بررسی شود؛ به خصوص از این جهت که سقف معمولاً نقش دیافراگم صلب را ایفا می کند و باید بتواند نیروهای جانبی زلزله را به سیستم باربر جانبی ساختمان (مانند دیوارهای برشی یا قاب های خمشی) منتقل کند.

بازرسی و کنترل کیفیت در اجرا

کنترل کیفیت نباید به مرحله پس از بتن ریزی محدود شود. یک سیستم مؤثر کنترل کیفیت از زمان ورود ورق ها به کارگاه آغاز می شود.

کنترل ورق ها

مواردی مانند ضخامت، ابعاد، شکل هندسی، آسیب های سطحی و مشخصات پوشش باید بررسی شوند.

کنترل نصب

جهت قرارگیری، همپوشانی، تکیه گاه ها و تثبیت ورق ها باید مطابق نقشه کنترل شوند.

کنترل آرماتورها

قطر، فاصله، تعداد، محل قرارگیری و پوشش بتن باید بررسی شود.

کنترل بتن

بتن ورودی باید از نظر مشخصات مورد نیاز پروژه کنترل شود. نمونه گیری و آزمایش مقاومت نیز باید طبق برنامه کنترل کیفیت انجام گیرد.

کنترل قبل از بتن ریزی

یکی از مهم ترین نقاط توقف پروژه، بازرسی نهایی پیش از بتن ریزی است.

در صورت مشاهده مغایرت، بهتر است اصلاحات در همین مرحله انجام شود؛ زیرا هزینه اصلاح پس از بتن ریزی معمولاً به مراتب بیشتر خواهد بود.

کنترل پس از بتن ریزی

سطح سقف، ترک ها، کرموشدگی، تراز و سایر نشانه های ظاهری باید بررسی شوند. در صورت مشاهده موارد غیرعادی، علت باید مشخص شود و صرفاً به ترمیم ظاهری اکتفا نشود.

جمع بندی و سخن نهایی

سقف عرشه فولادی روی اسکلت بتنی می تواند در پروژه مناسب، یک راهکار سریع، صنعتی و کارآمد باشد؛ اما موفقیت آن صرفاً به خرید ورق باکیفیت وابسته نیست.

طراحی صحیح، جزئیات اتصال، انتخاب ورق مناسب، آرماتورگذاری دقیق، بتن ریزی کنترل شده و بازرسی مستمر اجزای یک زنجیره به هم پیوسته هستند. ضعف هر حلقه می تواند عملکرد نهایی سقف را تحت تأثیر قرار دهد.

از نظر اقتصادی نیز نباید تنها قیمت ورق یا قیمت هر مترمربع سقف را ملاک قرار داد. هزینه قالب بندی، نیروی انسانی، حمل، تجهیزات، زمان اجرا، پرت مصالح و دوباره کاری باید در برآورد نهایی لحاظ شوند. برای دریافت مشاوره فنی رایگان و برآورد دقیق تر پروژه، می توانید با تیم شرکت ابنیه فولاد آریو در تماس باشید.

در نهایت، سقف عرشه فولادی روی اسکلت بتنی زمانی به گزینه ای مطلوب تبدیل می شود که سیستم سقف از ابتدا با سازه بتنی هماهنگ طراحی شده باشد؛ نه اینکه پس از طراحی ساختمان، صرفاً ورق عرشه فولادی جایگزین یک سیستم سقف دیگر شود.
